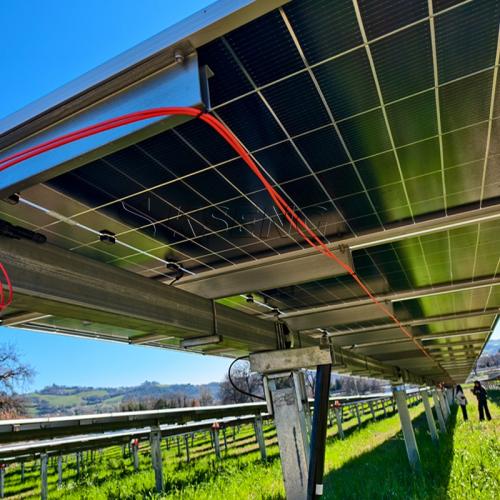

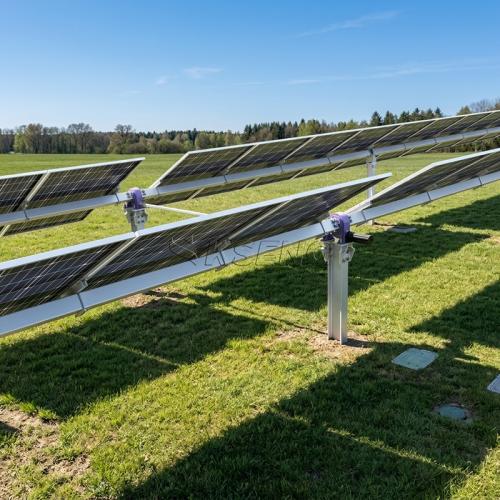

Axe unique Système de suivi solaire
Le système d'énergie solaire conçu et développé comprend un panneau solaire, une batterie, un convertisseur et un montage solaire Support. Kseng Support de montage à panneau solaire est conçu avec un mécanisme de suivi qui dirige le panneau vers la superficie de la lumière du soleil intensité. Il a également une méthode de concentration de la lumière du soleil sur Les récepteurs de photos sur le solaire panneau. tous ces maximiser la quantité d'énergie solaire collectée au soleil dans un délai spécifique Cadre; Ainsi, augmentant l'efficacité du panneau solaire en absorbant l'énergie solaire d'au moins 15%.
| Paramètres de structure de suivi | |||
| technologie de suivi | un portrait horizontal axe unique système de pistage | capacité maximale par ligne | ≤48KWP (Estimé avec 540W PV -Modules) |
| PV-modules Quantité Per ligne | 90 pcs (1px90) | gamme de suivi | ± 45 ° à ± 60 ° |
| Précision de suivi | ± 1 ° | ADAPTABILITÉ DE TERRAIN | 10 ° Nord-Sud, Est -West illimité |
| Protection de la vitesse du vent | 18m / s | forme de fondation | béton (personnalisable tout acier Fondation) |
| Paramètres de contrôleur de suivi | |||
| Système de contrôle | MCU | type de communication | RS485 ou sans fil zigbee |
| mode de nuit de nuit | avoir | Algorithme de retour en arrière | avoir |
| Prévention de la surcharge | avoir | Vérification de la difficulté automatique une fonction | avoir |
| tension du système | DC24 | Système de conduite | lecteur de dosage |
| Mode d'acquisition de puissance | externe Fourniture / Auto-alimenté la fourniture | Algorithme de contrôle | Algorithme astronomique + Fermé boucle (AI Contrôle) |
Structural principal Pièces:
Kseng Multipoint Drive Solar Tracker Caractéristique:
Le rapport d'amortissement système est supérieur, peut réduire l'amplitude des composants par 50%.
la force de la broche peut réduire 40%.
Réduisez la force sur la colonne de lecteur par 50%.
réduire l'angle de torsion de la broche par 60%.
Meilleur vent du système Résistance.
Terrain Adaptabilité:
1. Arrangement flexible, utilisez pleinement des terres irrégulières et peut améliorer la terre utilisation.
2. Nord et Sud peuvent s'adapter à 20% pente.
3. pente illimitée dans le Est-Ouest.
Arrangement des composants Schéma:
